WQYTZ系列無源全自動液壓調偏裝置
概述
本公司生產的全自動液壓拉緊裝置早已在電力、煤炭等行業的皮帶運輸場所廣泛使用，由于很多使用場所皮帶運行跑偏嚴重，影響了液壓拉緊裝置的進一步推廣使用。本公司技術開發部為解決這一問題，分析研究各種皮帶調偏器的結構原理，融合先進的液壓技術，終于研制出全自動、無動力源、液壓調偏的皮帶防跑偏調正裝置，全稱：無源全自動液壓調偏裝置、該產品自投放市場使用以來得到用戶的肯定。公司技術、工藝、生產等部門對用戶的反饋建議進行多次優化、目前該液壓調偏裝置在預防和處理皮帶跑偏問題上已經是較成熟的產品。能夠抵消皮帶機因安裝不準、運轉不靈、物料沖擊、負荷變化、皮帶斷面伸長率不均等多種因素造成的皮帶跑偏。
液壓調偏裝置的特點
1、液壓調偏裝置能夠自動檢測皮帶跑偏并予以調整，使皮帶始終運行在設定的范圍之內。
2、液壓調偏裝置不需電源、自動調整、結構簡單、性能可靠、安裝方便。
3、液壓調偏裝置采用全密封結構，可以在任何惡劣的環境下工作，不怕水、不怕粉塵、不損傷皮帶。
工作原理
液壓調偏裝置是由檢驅輪、油泵、復合油缸、油管總成、固定機架等構成，當皮帶運行跑偏時，皮帶與檢驅輪接觸，檢驅輪旋轉帶動油泵輸出壓力油，壓力油通過油管總成進入復合油缸，復合油缸中的油路集成塊控制壓力油推動活塞桿往復運動，帶動調心托輥旋轉，使輥?zhàn)拥木�運動方向與皮帶運動方向形成一個夾角，產生摩擦力驅動皮帶，使皮帶始終在設定的范圍內運行，從而避免皮帶跑偏散料、跑偏停機、跑偏撕帶，達到保護皮帶機正常運行之目的。

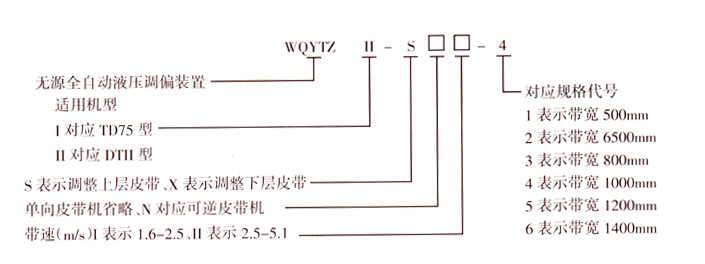

產品型號編制規格
選型須知
1、為了安裝方便、性能可靠，建議用戶選用本公司與之相配套的專用調心托輥，并提供輥?zhàn)又睆剑?9/108/133/159）
2、液壓調正器有兩大系列

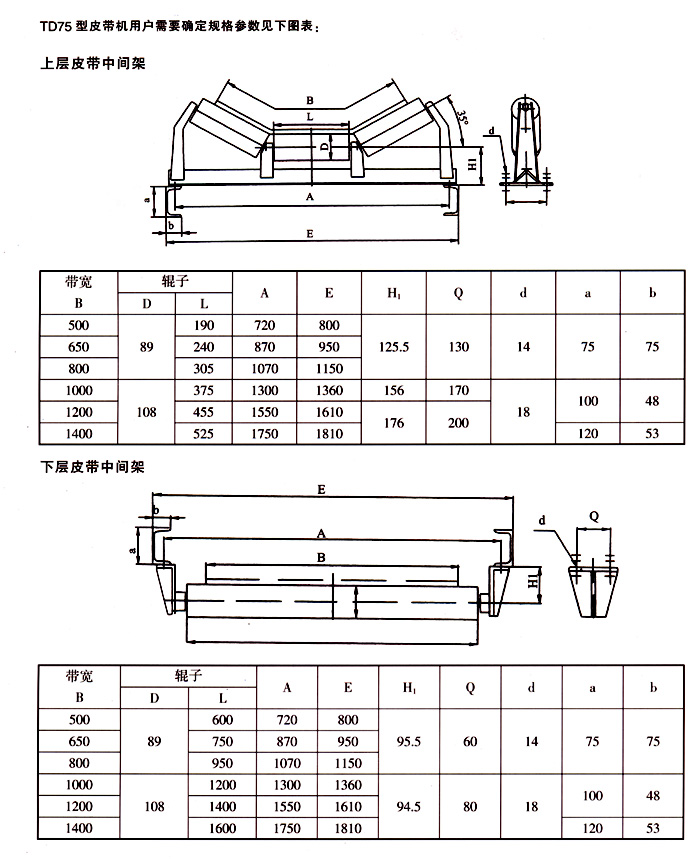

(1)Ⅰ型系列，適用于TD75型皮帶機

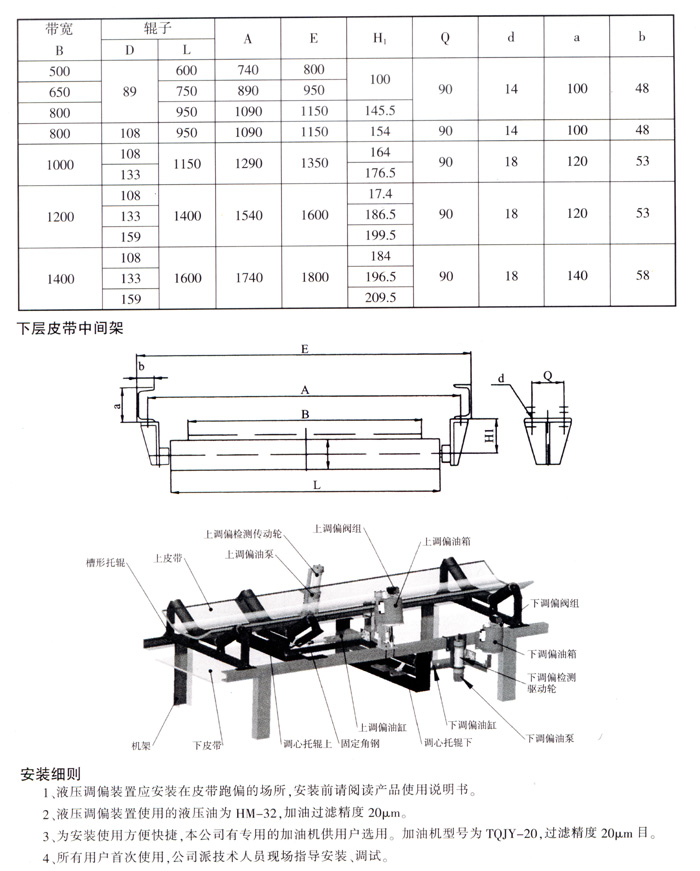

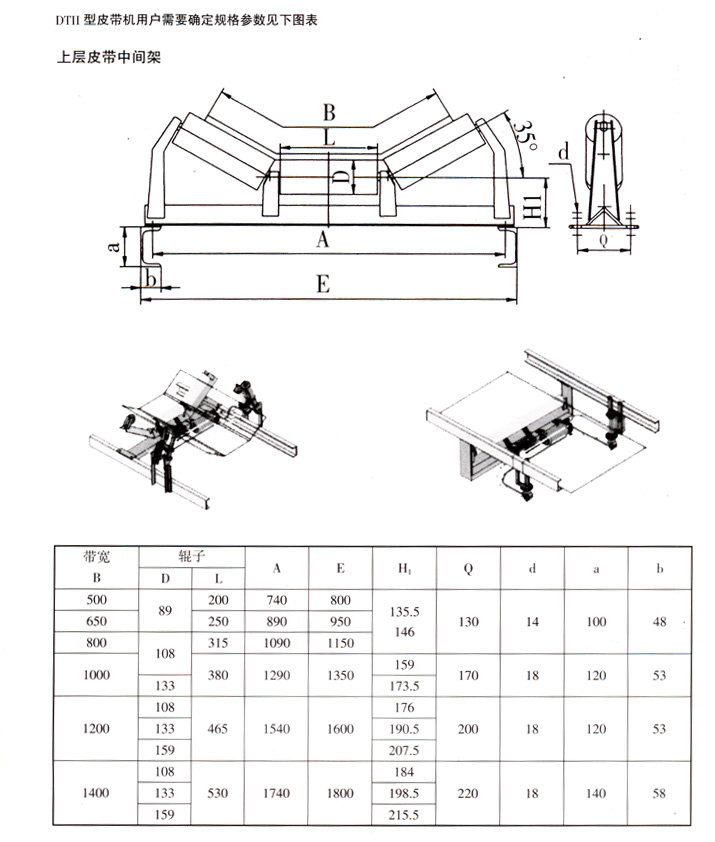

(2)Ⅱ型系列，適用于DTH型皮帶機
除以上兩大系列外，本公司可以根據現場需要進行測繪設計生產。
3、液壓調偏裝置根據皮帶機的膠帶有上下兩種，分為上皮帶調偏裝置和下皮帶調偏裝置兩類。
4、液壓調偏裝置根據皮帶機的單向運輸和雙向運輸兩種場所，分為單向調偏裝置和雙向調偏裝置兩個品種。
